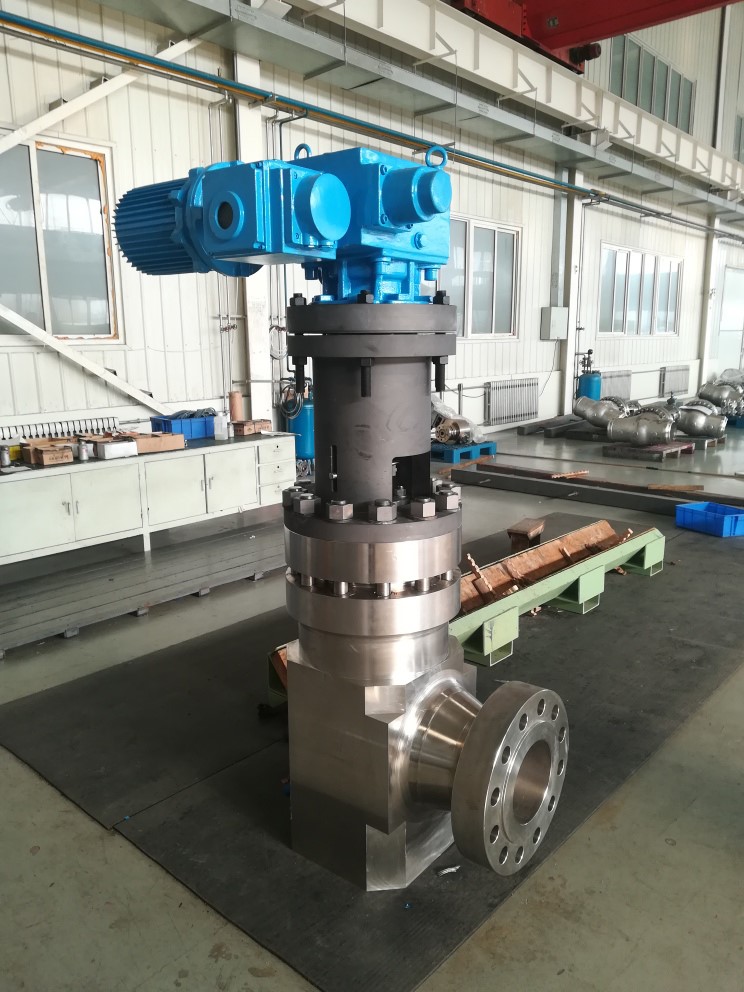

核一级电动波纹管角式截止阀
核一级电动波纹管角式截止阀是核安全一级阀门,用于安全注入系统(RIS系统)和安全壳热量导出系统(EHR系统)，是大型先进压水堆核电机组的关键设备之一，该阀门的研制成功，能全面覆盖核电站该类型阀门。
核一级电动波纹管角式截止阀属于国家科技重大专项（后立项后补助），课题编号：2020ZX06004004，起止日期：2016.01-2019.10，成功通过国家重大专项成果验收。
2018年通过行业科技成果鉴定，鉴定委员会认为，研制的核安全一级电动波纹管角式截止止回阀产品样机是成功的，主要技术参数和性能指标达到国际同类产品先进水平，可在核电站上推广应用。“核一级电动波纹管角式截止阀”2024年被认定为第四批能源领域首台（套）重大技术装备。
l阀门型号：H1BJH953R-1550R-200/250
l公称通径：DN200/250
l设计温度：343℃
l设计压力：17.13MPa
l工作介质：反应堆冷却剂
l驱动形式：电动
l连接形式：对接焊
l安全等级：安全1级
l抗震要求：SSE
l使用寿命：60年
核一级电动波纹管角式截止阀应用在华龙一号第三代核电站反应堆RIS系统，阀门的正常运行能有效地确保系统执行预期的安全功能。阀门采用了具有稳流、调节、止回及截止功能的阀瓣组件结构，将调节阀、止回阀和截止阀融于一体，减少管路设备安装提高系统安全系数，节约核岛内部安装空间。
（3）成果应用情况
已成功应用于三代压水堆核电机组惠州太平岭项目，适用于后续新建核电项目以及在役电站，可有效降低核电机组建设和运行成本，具备批量化产业应用效益和市场经济效益。
核一级电动波纹管角式截止阀是大型先进压水堆核电机组的关键设备之一，掌握该类型阀门的设计、制造技术，实现国产化，对打破国外企业的垄断供货，减少国际政治经济环境对我国核电事业发展的影响具有重大意义。大连大高已与中广核工程有限公司签定三澳项目1、2号机组LOT190Ca供货合同，目前正在合同执行过程中，后续将同步推广至其他核电机组及受限行业。
核一级电动波纹管角式截止阀课题自主开发的知识产权成果，经国内外专利检索分析，未见障碍专利，课题知识产权成果具有自主性、可控性，完成1项实用新型专利（一种核一级大口径电动波纹管角式截止止回阀）申请，目前已授权。
 |
|
