核一级电动波纹管角式截止阀属于国家科技重大专项（后立项后补助），课题编号：2020ZX06004005，起止日期：2016.01-2019.10，成功通过国家重大专项成果验收。

    2018 年10月14日，通过了中国机械工业联合会与中国通用机械工业协会联合组织的样机鉴定会，鉴定意见为：满足大型先进压水堆核电工程项目的要求，实现了核安全二级电动三通截止阀自主化、国产化，打破国外垄断。

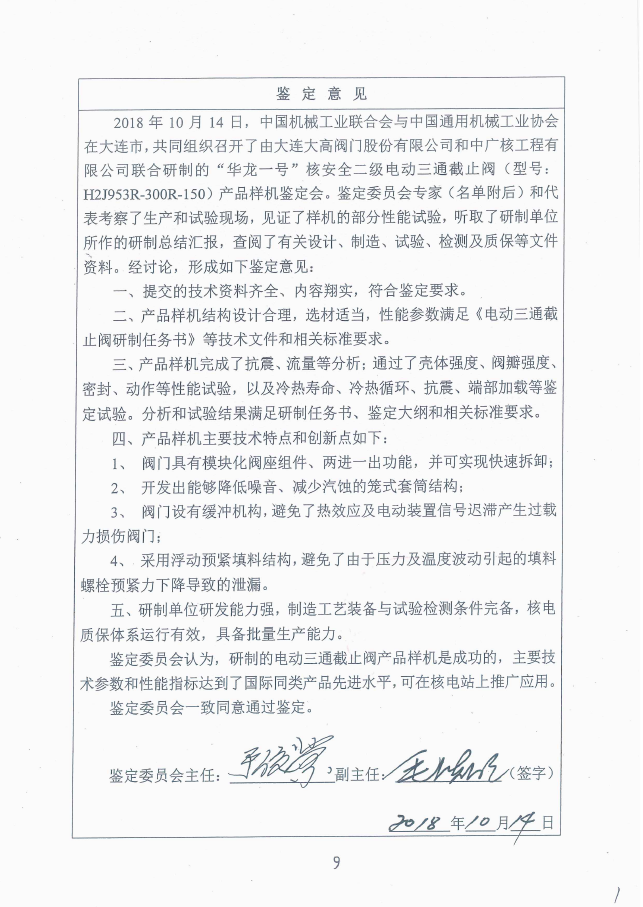

    形成如下鉴定意见:产品样机完成了抗震、流量等分析；通过了壳体强度、阀瓣强度、密封、动作等性能试验，以及冷热寿命、冷热循环、抗震、端部加载等鉴定试验。分析和试验结果满足研制任务书、鉴定大纲和相关标准要求。研制的电动三通截止阀产品样机是成功的，主要技术参数和性能指标达到了国际同类产品先进水平,可在核电站上推广应用。

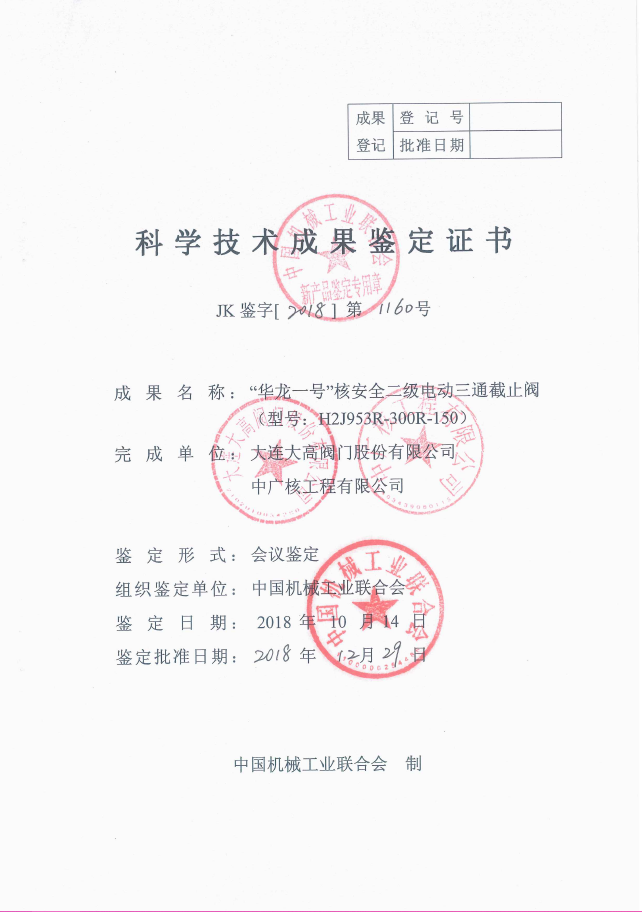

科技成果鉴定证书

（1）主要技术参数

l1）阀门型号：H2J953R-300R-150

l2)公称通径：DN150

l3)连接形式：对接焊

l4)主要制造规范：RCC-M C3500

l5)质保等级：Q2

l6)抗震类别：1A

l7)固有频率：大于33Hz

l8)设计寿命：60年（除易损件）

l9)压力等级：Class 300

l10)最高设计压力：2.5MPa

l11)最高设计温度：180℃

l12)环境压力（正常范围）：-1.4kPa

l13)外部温度（正常范围）：10℃~49℃

l14)环境湿度（正常范围）：0%~100%

l15)环境放射性水平：5.78x105Gy（电站寿命期内γ计量）

l16)运行介质：反应堆冷却剂

l17)操作循环寿命：3000次

l18)开关时间：＜30秒

l19)地震加速度：三个方向（SSE：6g，6g，6g）

（2）适用范围

核二级电动三通截止阀应用在第三代核电站反应堆PTR系统，阀门的正常运行能有效地确保系统执行预期的安全功能。阀门具有改变介质流向、截止、调节、导流、稳压、分流或溢流等功能，是多功能复合型阀门。阀门采用单阀瓣、双阀座结构，为两进一出形式，阀座组件采用模块结构，可快速拆卸，便于维修。

（3）研制投入

大连大高在核二级电动三通截止阀研制过程中投入资金总计298.60万元，共购置设备4台，包括精密型箱式实验电炉、高频红外碳硫分析仪、超声波探伤仪和测厚仪等，所购置设备主要用于样机和试件的加工、质量检测等；所投入的材料费主要用于样机模拟体、样机、试验胎具、鉴定试验工装、工艺工装、加工夹具以及调试试验过程的耗材。

（4）创新点

1）发明具有模块化阀座组件、两进一出功能，并可实现快速拆卸。

2）开发出能够降低噪音、减少汽蚀的笼式套筒结构。

3）阀门设有缓冲机构，避免了热效应及电动装置信号迟滞产生过载力损伤阀门。

4）采用浮动预紧填料结构，避免了由于压力及温度波动引起的填料螺栓预紧力下降导致的泄漏。

（5）成果应用情况

本课题产品样机研发成功至今，成果运用产生的直接新增产值860万元，净利润额154.8万元，实交税金总额111.8万元。三代核电双机组该类型阀门30余台，目前进口总价约1200万人民币，初步估算国产化后，可实现双机组设备采购成本节约600万元，有效降低采购成本，同时缩短供货周期，减少备件采购及维修费用。

已成功应用于三代压水堆核电机组惠州太平岭项目，适用于后续新建核电项目以及在役电站，可有效降低核电机组建设和运行成本，具备批量化产业应用效益和市场经济效益。

核二级电动三通截止阀是大型先进压水堆核电机组的关键设备之一，掌握该类型阀门的设计、制造技术，实现国产化，对打破国外企业的垄断供货，减少国际政治经济环境对我国核电事业发展的影响具有重大意义。大连大高已与中广核工程有限公司签定三澳项目1、2号机组LOT190Ca供货合同，目前正在合同执行过程中，后续将同步推广至其他核电机组及受限行业。

（4）知识产权情况

核二级电动三通截止阀课题自主开发的知识产权成果，经国内外专利检索分析，未见障碍专利，课题知识产权成果具有自主性、可控性，实用新型1项（一种电动三通截止阀）已授权。
